Bokeh - Web visualization

bokeh에서 multiple plot에 마우스를 갖다대면 정보가 나오게 하는 방법!!!



바로!



HoverTool 이다.



이 툴을 이용하면 표시하길 원하는 tooltips를 추가하고, 각 plot별로 렌터링해서 표현해줄 수 있다.



예를 들면 두개의 plot이 섞여 있을때 각기 다른 정보를 보여줄수 있다!!!



코드를 보자

HoverTool 의 argument로 renderers 라는 것에 plot별 tooltips을 넣어줄수 있다!!!!

from bokeh.plotting import figure
from bokeh.models import ColumnDataSource,HoverTool
from bokeh.layouts import row, column, gridplot

## interactive annotation을 위해 Datetime이 str 형태로 저장된 정보 저장스
temp_df['when'] = [x.strftime("%Y-%m-%d %H:%M:%S") for x in temp_df['Datetime']]

source = ColumnDataSource(temp_df)

fig_lst = []
for i in ['origin','trend','seasonal','resid'] :
    fig = figure(x_axis_type="datetime")
    plot1 = fig.line('Datetime',i, source=source)
    tooltips1 = [
    ('Datetime','@when'),
    ('Value','@{}'.format(i)),
    ('part',i)
    ]
    fig.add_tools(HoverTool(renderers=[plot1],tooltips=tooltips1,formatters={'Datetime':'datetime'}))

    fig.title.text = '{}_{}_{}'.format(worldno, feature,i.upper())
    fig.xaxis.axis_label = 'TimeStamp'
    fig.yaxis.axis_label = 'Values'

    if i in ['origin','resid']:
        plot2 = fig.circle('Datetime', 'anomaly_1',source=source,color="green",alpha=0.5,size=5)
        plot3 = fig.circle('Datetime', 'anomaly_2',source=source,color="orange",alpha=0.5,size=7)
        plot4 = fig.circle('Datetime', 'anomaly_3',source=source,color="red",alpha=0.7,size=10)
        tooltips2 = [
        ('Datetime','@when'),
        ('Value','@{}'.format(i)),
        ('Threshold','@threshold')
        ]
        fig.add_tools(HoverTool(renderers=[plot2,plot3,plot4],tooltips=tooltips2,formatters={'Datetime':'datetime'}))

    fig_lst.append(fig)

grid = gridplot(fig_lst, ncols=1, plot_width=1400, plot_height=200)
return grid

그러면...그림에

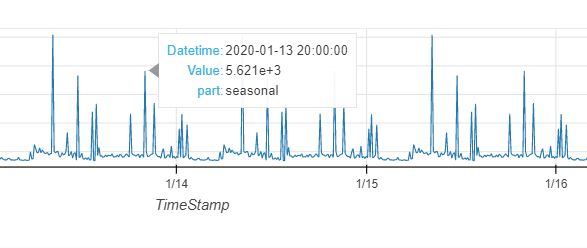

이렇게 line plot interactive annotation 따로

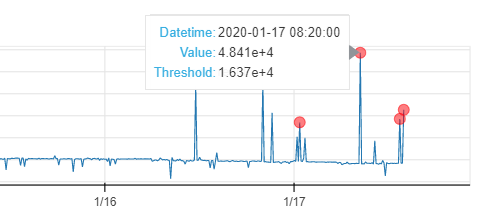

scatter plot interactive annotation 따로 나오게 된다

bokeh를 이용한 시각화....너무 무궁무진하다..



아래 링크 참고 고고고

https://docs.bokeh.org/en/latest/docs/user_guide/plotting.html

Plotting with Basic Glyphs — Bokeh 1.4.0 documentation
